Недавно собрал все свое железо в новый корпус. Корпус оборудован передней панелью с USB выходами и разъемами под микрофон и наушники. Но вот незадача: звук на передней панели не работает! USB работает,  "задний" разъем (на материнской плате) воспроизводит звук, а на передней панели - тишина. Не удобно каждый раз лазить под стол, поэтому путем проб и ошибок нашел все возможные причины почему может не работать звук!



Если не работает звук на передней панели корпуса, этому может быть несколько причин и соответственно решений:

Причины:
1. Не подключен или не правильно подключен разъем передней панели к материнской плате.
2. Драйвер на звук не установлен. Либо установлен не корректно.
3. Не правильно настроено программное обеспечение к звуковому устройству.
4. Другие причины

Решение 1: Проверьте правильно ли подключен разъем передней панели к материнской плате.


Схема разъема передней панели на материнской плате
Схема разъема передней панели на материнской плате


Примечание:
имеется 2 аудиостандарта:

AC'97 (сокращенно от Audio Codec '97) – это стандарт аудиокодеков, созданный в 1997 г.  Этот стандарт обычно используется в системных платах, модемах, звуковых картах и корпусах с аудиовыходом на передней панели. AC'97 поддерживает частоту дискретизации 96 кГц при использовании 20-разрядного стерео разрешения и 48кГц при использовании 20-разрядного стерео для многоканальной записи и воспроизведения. В 2004 г. AC'97 был заменен технологией Intel® High Definition Audio (HD Audio).

HD Audio
Звуковая подсистема Intel® High Definition Audio основана на спецификации, выпущенной корпорацией Intel в 2004 г., обеспечивающей воспроизведение большего количества каналов с более высоким качеством звука, чем обеспечивалось при использовании интегрированных аудио кодеков, как AC'97. Аппаратные средства, основанные на HD Audio, поддерживают 192 кГц/32-разрядное качество звучания в двухканальном и 96 кГц/32-разрядное в многоканальном режимах (до 8 каналов).

Microsoft Windows Vista поддерживает только акустические периферийные устройства High Definition (как, например, аудио решения передней панели).

Решение 2: Обновите драйвер на звук.

Скачайте драйвер с официального сайта realtek, либо производителя вашей материнки.
Также можете воспользоваться программой автоматического обновления драйверов.

Звук может не работать оттого, что просто нет драйвера на вашу звуковую карту. Либо некорректно установлено программное обеспечение на ваше аудиоустройство.

Решение 3: Правильно настроить программное обеспечение (драйвер) к вашему звуковому устройству.


Если звук не работает на Windows 7, попробуйте следующее:

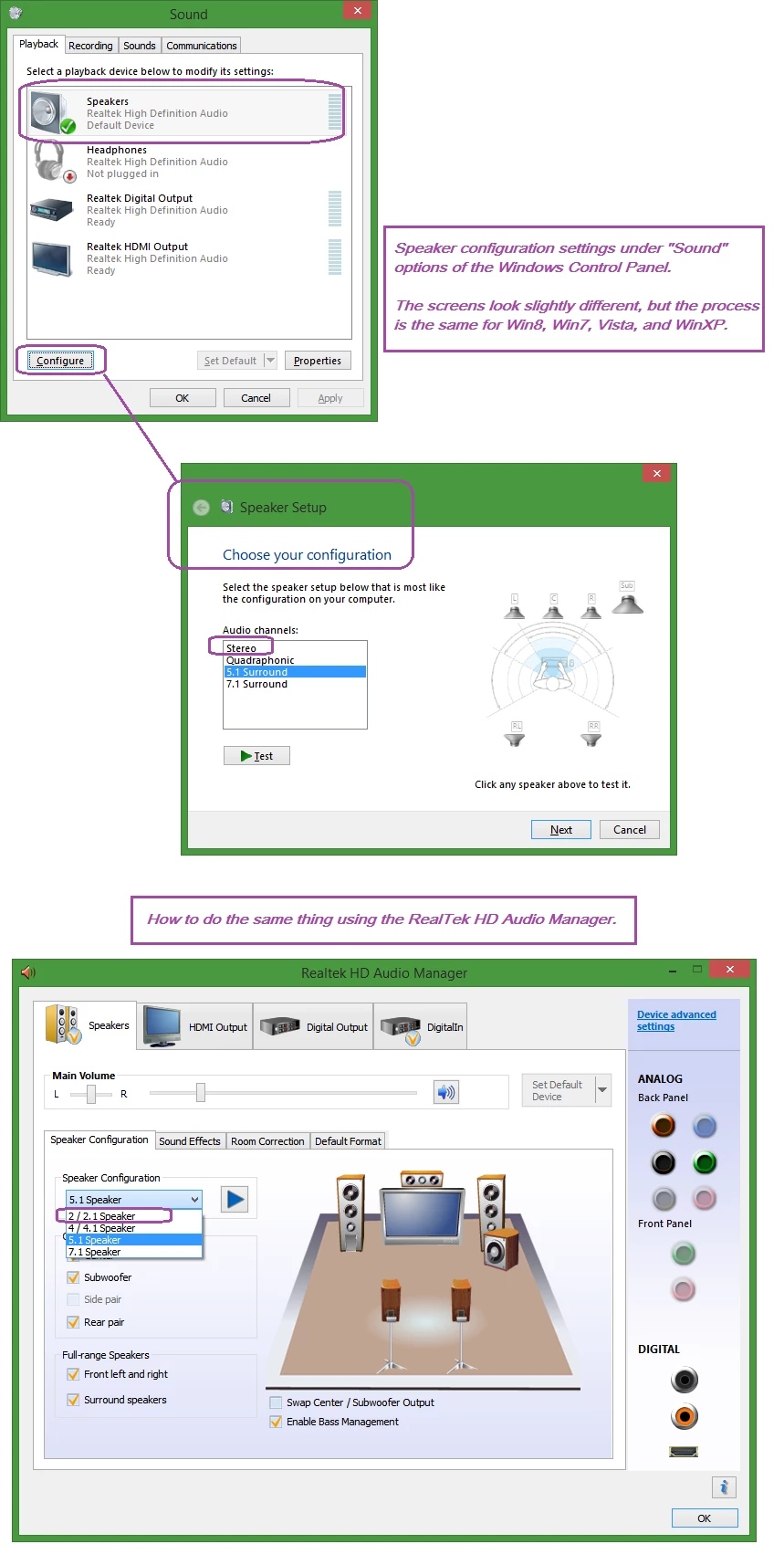

Зайдите,  Пуск -> Панель управления -> Звук -> Цифровое аудио выбрать по умолчанию.

Zvuk-windows7

либо...

Диспечер Realtek HD --> Параметры разъёма --> установите галочку напротив "Отключить определение гнёзд передней панели"

Определение гнезд передней панели

Поставьте галочку отключить определение гнезд передней панели.

4. Другие решения:

Настройка BIOS

В BIOS'e можно  попробовать включить AC'97 вместо HD Audio, либо наоборот.

Звук биос

Замена (пайка) передней панельки

Можно попробовать напрямую подключить аудиовыход к материнской плате.

распиновка на материнке (от Intel, обычно является стандартом)

Распиновка аудиовыхода

распиновка у каждого производителя корпусов различается, поэтому смотрите их на сайтах производителя.

Как вариант, найти переднюю панель другого производителя :)

Сменить корпус

Как радикальный способ - сменить корпус на фирму другого производителя. На корпусах Thermaltake звук на передней панели работает всегда! Подтверждено практикой.
