Главная » » Как менять прокладку головки блока цилиндров


Все о прокладке головки блока цилиндров и ее замене

Прокладка головки блока цилиндров (ГБЦ) предназначается для уплотнения плоскости между блоком и головкой. Также она поддерживает внутри масляной системы требуемое давление, не позволяя маслу и охлаждающей жидкости просачиваться наружу. Менять прокладку нужно при любом вмешательстве в данную часть двигателя, то есть ее можно считать одноразовой, ведь при повторной установке существует высокий риск нарушения герметичности соединения.

Замена прокладки головки блока цилиндров выполняется специалистами любой СТО, но стоить эта услуга будет в среднем около 8000 рублей. Сама деталь обойдется вам в сумму от 100 до 1500 и больше рублей в зависимости от качества изделия и модели автомобиля. То есть самостоятельно ее заменить получится гораздо дешевле, а процесс это хоть и трудоемкий, но не критично сложный.

Типы прокладок

Сегодня широкое распространение получили три основных вида прокладок ГБЦ:

  • безасбестовые, которые в процессе эксплуатации практически не изменяют первоначальную форму и быстро ее восстанавливают после незначительной деформации;
  • асбестовые, довольно упругие, эластичные и выдерживающие самые высокие температуры;
  • металлические, которые считаются наиболее надежными, эффективными и долговечными.

Асбестовая прокладка ГБЦ

Безасбестовая прокладка ГБЦ

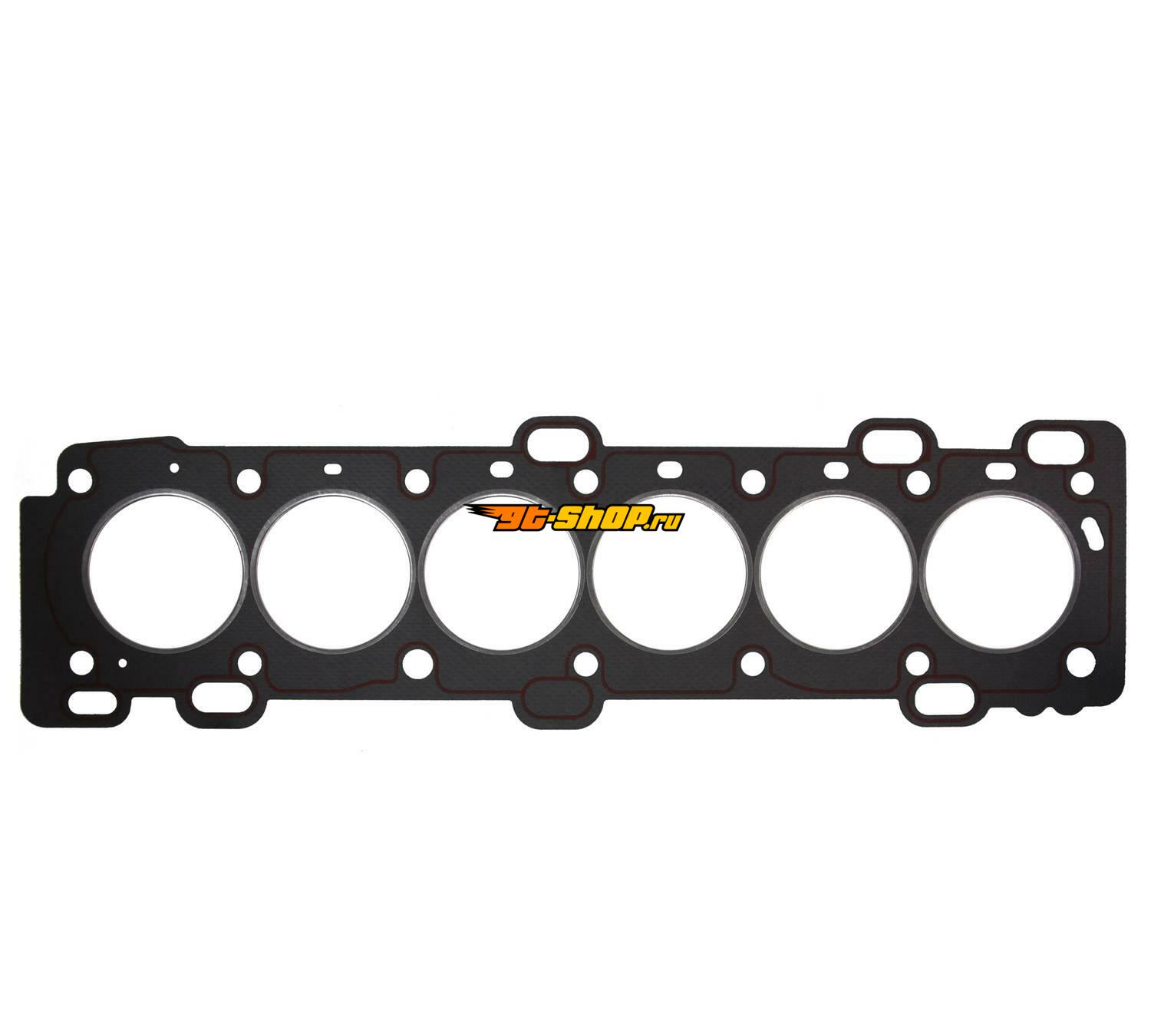

Металлическая прокладка ГБЦ



Выбор конкретного вида зависит от того, сколько вы готовы потратить на прокладку, а также от модели вашего автомобиля.

Когда нужно менять прокладку ГБЦ?

Конкретного гарантийного срока, по истечении которого обязательно требуется замена прокладки головки, в принципе не существует. Срок службы данного изделия зависит от модели и общего состояния двигателя автомобиля, способа вождения и других факторов. Но существует ряд явных признаков, свидетельствующих о том, что прокладка перестала полноценно выполнять свои функции:

  • появление моторного масла или охлаждающей жидкости в зоне соединения на стыке блока с головкой;
  • появление инородных светлых примесей в масле, что говорит о проникновении в масляную систему охлаждающей жидкости через прокладку;
  • изменение характера выхлопа при прогреве двигателя, что свидетельствует о проникновении охлаждающей жидкости в цилиндры;
  • появление масляных пятен в бачке с охлаждающей жидкостью.

Это наиболее распространенные признаки износа или дефекта прокладки ГБЦ. Кроме того, ее замена в обязательном порядке требуется при полном или частичном демонтаже головки блока цилиндров.

Замена прокладки

Самостоятельная замена прокладки головки блока цилиндров не является слишком сложным делом, но поскольку это важная деталь, делать все здесь нужно тщательно и аккуратно. Выполняется вся работа в несколько этапов:

1) отсоединение всего навесного оборудования, трубопроводов и прочих деталей, мешающих снятию головки блока цилиндров

2) очистка болтов крепления головки от масла и грязи, чтобы обеспечить удобство и безопасность работы ключом;

3) откручивание болтов крепления, причем начинать следует от середины, за один раз проворачивая каждый болт не более чем на один полный оборот, чтобы гарантированно снять напряжение

4) снятие головки блока и удаление старой прокладки

5) очистка посадочного места и установка новой прокладки ГБЦ, причем она должна сесть на все направляющие втулки и соответствовать размеченным центровочным пазам

6) установка головки на место и затяжка болтов, которая выполняется исключительно динамометрическим ключом и только по схеме, приведенной производителем для вашей модели автомобиля, поскольку важно, чтобы болты были закручены точно с оптимальными для вашего двигателя параметрами затяжного момента.

Кстати, требуемую для двигателя силу затяжного момента нужно узнать заранее и проследить, чтобы приобретаемая прокладка соответствовала этому параметру.

Когда двигатель собран, можно установить и подключить обратно все навесное оборудование. В первые дни следует понаблюдать, нет ли признаков дефекта прокладки, описанных в перечне выше.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Замена прокладки головки блока цилиндров

Замена прокладки головки блока цилиндров – обязательная операция, которая выполняется после определенного пробега автомобиля. Сегодня мы расскажем о том, что влияет на ресурс прокладки, как определить ее износ и как выполнить ее замену.

Прокладка головки блока цилиндров выполняет очень важную функцию. Она создает герметичность в месте соединения головки блока цилиндров с остальной частью двигателя.  Но это, так сказать, упрощенная версия назначения прокладки. На самом деле, прокладка головки блока цилиндров служит для герметизации и уплотнения системы подачи масла, системы подачи охлаждающей жидкости и системы газораспределения двигателя в конкретном месте соединения двух узлов.

Помимо этого прокладка головки блока цилиндров дает возможность равномерно распределять нагрузки в месте соединения, частично регулируя эти нагрузки за счет, хоть и небольшой, но эластичности.

В определенной степени эта прокладка служит компенсатором тех термических деформаций, которые могут происходить с головкой блока цилиндров в процессе нагрева двигателя. Естественно, что эти деформации измеряются в сотых долях миллиметра.

Типы прокладок головки блока цилиндров

  • Безасбестовые прокладки отличаются низкой усадкой под нагрузкой и способностью к восстановлению геометрии.
  • Асбестовые прокладки отличаются только материалом изготовления, а по своим свойствам очень похожи на первый тип прокладок.
  • Металлические прокладки считаются самыми качественными прокладками благодаря своей прочности и точному распределению нагрузок по всей поверхности сопрягаемых деталей.

Когда нужно менять прокладку головки блока цилиндров?

Определить ресурс службы прокладки заранее практически невозможно. Все зависит от состояния самого двигателя автомобиля и еще многих факторов. Прокладка испытывает механические и температурные нагрузки. Постепенно эти нагрузки приводят к деформации прокладки, она перестает выполнять свои функции и требуется замена прокладки головки блока цилиндров.

Есть ряд критериев, по которым  можно определить проблемы, возникшие с прокладкой.

Например, если на месте соединения головки блока цилиндров и самого блока появляется масло или охлаждающая жидкость, это говорит об износе прокладки.

Кроме этого если происходят нарушения целостности прокладки или ее деформация, охлаждающая жидкость может попасть в масло. В этом случае вместе с маслом образуется эмульсия, наличие которой в масле можно определить визуально при проверке масляного щупа.

Охлаждающая жидкость из-за разрушения или деформации прокладки может попадать в цилиндры двигателя. При сгорании топлива в цилиндре от испаряющейся жидкости образуется пар, который попадает в систему выхлопа. В результате этого из выхлопной трубы идет белый дым.

Масло при деформации прокладки может начать попадать в систему охлаждения двигателя. Это определятся по появлению масляных разводов в расширительном бачке на поверхности охлаждающей жидкости.

В случае возникновения проблем с прокладкой, выхлопные газы могут начать попадать в систему охлаждения двигателя. В этом случае видны пузыри газа как в расширительном бачке, так и в радиаторе автомобиля.

Масло тоже может попадать в цилиндры двигателя, если происходит нарушение целостности прокладки. В этом случае из выхлопной трубы может идти сизый дым, который указывает на то, что в цилиндре сгорает масло.

Таким образом, видно, что как только происходит разрушение прокладки, происходит несанкционированное соединение тех систем двигателей, которое не может происходить при нормальном состоянии прокладки. Жидкости, газы начинают перемешиваться. Или жидкости начинают попадать в не те систему.

Таким образом, нарушается работа всех систем двигателя. Некоторые совершенно независимые потоки (жидкостные и газовые) начинают смешиваться. Происходит не только смешивание потоков, но и падение компрессии в цилиндрах двигателя.

Повреждение прокладки может происходить как по механическим причинам, так и в результате значительного повышения температуры. При этом прокладка просто прогорает.

Рекомендуем посмотреть, как выполняется замена головки блока цилиндров на примере ВАЗ 2109 в этом видео:

Как заменить прокладку головки блока цилиндров?

На всех автомобилях замена прокладки головки блока цилиндров происходит по одному алгоритму. Однако схема откручивания и закручивания болтов может быть немного разной. Схема откручивания крепежных элементов обычно содержится в инструкции к автомобилю.

Но могут еще отличаться и усилия,  с которыми придется закручивать болты после того, как прокладка будет заменена. Это связано с тем, что материал и прочность головки может быть совершенно разной. И при чрезмерном закручивании может произойти раскалывание металла или его деформация.

Динамометрический ключ

Следует подобрать прокладку, которая рассчитана на конкретный динамический момент. А для выполнения этих работ потребуется специальный динамометрический ключ.

Перед тем как приступать к демонтажу головки, следует отсоединить все патрубки, провода и т.д. Одним словом, следует снять все навесное оборудование, которое будет мешать работам.

Далее болты тщательно вытираются от грязи пыли и масляного налета. Это связано с тем, что любая грязь может существенно мешать откручиванию. Сорвать грани или шлицы на болтах достаточно просто. Но вместе с сорванными крепежными элементами приобретается «головная боль» в виде необходимости высверливания деформированных болтов. А это процедура не такая уж и простая.

После этого приступают к откручиванию крепления по схеме, которая указана в инструкции к автомобилю. Нужно понимать, что все болты нужно сначала ослабить, проворачивая ключ максимум на один оборот. Но обычно хватает и пол-оборота. И только после этого начинают полностью раскручивать крепление.

Необходимость таких действий связана с тем, что головка блока цилиндров находится в определенном напряжении. И если откручивать крепление неравномерно и не постепенно, может произойти деформация головки. Открученные болты нужно просто выбросить, так как грани или шлицы на них будут нарушены.

После отсоединения головки удаляется прокладка. Бывает так, что прокладка прикипает к металлу, поэтому для ее удаления нужно поддеть ее при помощи тонкой отвертки или другого подобного инструмента.

Поверхности блока и поверхности головки тщательно вымываются от грязи. И только после этого приступают к монтажу новой прокладки. И здесь опять понадобиться схема закручивания крепления и динамометрический ключ. Отступать от схемы закручивания нельзя ни в коем случае.

avtowithyou.ru

возможные поломки и их устранение. Как снять головку блока цилиндров? Замена прокладок ГБЦ

Двигатель внутреннего сгорания состоит из нескольких частей. Одна их них – ГБЦ. Устанавливается на сам блок, который может быть чугунным либо алюминиевым. Но вне зависимости от материала изготовления между этими двумя составляющими устанавливается прокладка. Она не дает газам вырываться в соседние каналы, в том числе и в рубашку охлаждения. Но иногда бывает, что пробило прокладку ГБЦ. Это серьезная проблема. Почему возникает течь масла из-под головки блока цилиндров и как заменить данный элемент? Расскажем в нашей сегодняшней статье.

Суть поломки

Как мы уже сказали ранее, между головкой и блоком находится уплотнительный элемент. Он обеспечивает герметичность соединения двух составляющих двигателя. Визуально оценить состояние данной прокладки невозможно. Однако ее неисправность чревата серьезными последствиями. Специалисты выделяют следующие причины замены прокладки головки блока цилиндров ВАЗ:

  • Плохо затянутые болты. Обычно это происходит вследствие некачественного ремонта.
  • Деформация самой прокладки (к сожалению, никто не застрахован от брака).

Не всегда из-за прокладки появляется течь масла из-под головки блока цилиндров. Причина №2 – это перегрев двигателя. В результате поверхность ГБЦ становится неровной. Даже после замены уплотнительного элемента течь масла из-под головки блока цилиндров не прекращается. Нужно шлифовать ГБЦ либо менять ее на новую. Последний вариант применяется зачастую к головкам, которые имеют трещины. Их отремонтировать никак не получится. Конструкция уже потеряла прочность и герметичность.

Чем это грозит?

Если пробило прокладку ГБЦ, нужно срочно устранять данную проблему. Иначе газы могут просочиться в систему охлаждения. Внешне это проявляется в белом дыме из выхлопной трубы. Также меняется консистенция охлаждающей жидкости. Она приобретет вид газированной минералки с множеством мелких пузырей. Свечи начинают покрываться маслом. Появляются пропуски зажигания. Сам уровень масла неконтролируемо падает. Если проглядеть его уровень, можно столкнуться с масляным голоданием. Из-за этого детали кривошипно-шатунного механизма будут работать «на сухую». Ресурс КШМ существенно снижается, появляются задиры на стенках цилиндров. Вдобавок вытекшее масло начинает притягивать дорожную пыль. Она оседает на всех элементах силовой установки. Смыть такой налет будет трудно даже под давлением, с использованием агрессивных химических средств.

Устранение неисправности

Что делать, если идет течь масла из-под головки блока цилиндров? Выход из данной ситуации только один. Это замена прокладки ГБЦ. Стоимость ее может быть разной. Для автомобилей ВАЗ новая прокладка стоит порядка 400-500 рублей. Цена изделия для иномарок начинается от 700 рублей и выше, в зависимости от конфигурации двигателя. Стоимость услуги замены – порядка полутора тысяч рублей. Операция требует демонтажа многих навесных элементов. Но при желании повторить данную процедуру можно своими руками. Ниже мы опишем процесс замены прокладки головки блока.

Как производится замена?

Забегая наперед, отметим, что важным условием в ходе замены является правильная затяжка болтов головки. Только так можно достичь плотного и качественного прилегания поверхности. Иначе целостность прокладки нарушится, и масло будет снова выходить наружу, вместе с выхлопными газами. Момент затяжки у каждого авто индивидуален и указан в инструкции по эксплуатации. Производится работа по замене прокладки в несколько этапов. Сперва демонтируется все навесное оборудование:

  • Катушки зажигания.
  • Высоковольтные провода.
  • Воздушные патрубки и впускной коллектор.
  • Датчики (положения дроссельной заслонки, холостого хода и так далее).
  • Шланг вакуумного усилителя.

Перед тем как снять головку блока цилиндров, нужно слить охлаждающую жидкость. Иначе при демонтаже вы зальете ею весь двигатель. Если антифриз свежий, его можно использовать повторно. Главное условие – чистая емкость для слива и прозрачность самой жидкости. Если она потеряла свой цвет (напомним, он может быть красным, синим или желтым) или помутнела, повторному использованию такой продукт не подлежит. После этого извлекается клапанная крышка. При установке необходимо использовать новую прокладку для нее. Также извлекается ремень ГРМ.

Обратите внимание! Распределительный и коленчатый вал не следует вращать до того момента, как ремень будет обратно установлен.

Как снять головку блока цилиндров? Имейте в виду, что болты ГБЦ могут прикипеть. Чтобы не допустить срыва ключа, максимально очистите грани от грязи и отложений. В противном случае открутить болт не получится. Из-за слизанных граней его можно только высверлить, что крайне сложно и опасно для блока двигателя.

Далее осматривают болты крепления головки. Они не должны быть вытянутыми. Если это так (к примеру, длина болтов на двигателях «Лады Самары» составляет не более 135,5 миллиметра), они меняются на новые. Перед установкой резьбу нужно обработать в масле.

Установка

После извлечения старой прокладки следует подготовить поверхность. Как это сделать? Поверхность блока мы очищаем от грязи (и остатков старой прокладки, если таковые имеются), тщательно обезжириваем. То же самое касается участка на головке. Обе привалочные поверхности должны быть предельно сухими и чистыми. Далее монтируется сама прокладка. Важно не допустить ее смещения относительно посадочных отверстий. Отверстие для прохода масла должно находиться между третьим и четвертым цилиндром. На поверхности уплотнительного элемента уже нанесен герметик. Дополнительно мазать ничего не нужно. Далее головка надевается на двигатель и затягивается болтами. Распределительный и коленчатый валы должны находиться в положении верхней мертвой точки (когда клапаны первого цилиндра полностью закрыты).

Затяжка

Что касается затяжки, она производится в четыре этапа. Рассмотрим технологию на примере двигателя «Лады Самары» второго поколения. Сперва болты затягиваются с усилием в 20 Нм. Далее усилие возрастает до 70-85 Нм. На третьем этапе болты доворачивают на 90 градусов, на четвёртом – еще на столько же. После этого замену прокладки можно считать почти завершенной. Теперь вы знаете, что делать, если возникает течь масла из-под головки блока цилиндров. Остается лишь собрать все навесное оборудование, залить антифриз и производить пробный запуск. В ходе сборки рекомендуется проверить и зазор между клапанами. Затяжка болтов производится динамометрическим ключом.

Заключение

Итак, мы выяснили, почему возникает течь масла из-под головки блока цилиндров. При обнаружении проблемы не стоит ее откладывать «на потом». Дефекты прокладок ГБЦ могут нанести серьезный вред двигателю, вплоть до капитального ремонта.

fb.ru

Замена прокладки головки блока цилиндров в автомобильном двигателе

Прокладка головки блока цилиндров – это элемент, о котором будет идти речь в данной статье. Замена прокладки блока цилиндров представляет собой достаточно важную процедуру, причем всем автолюбителям нужно знать, когда необходимо её выполнять.

Даже тем, кто не намерен осуществлять ремонт своими руками, будет полезно узнать, какими могут быть результаты несвоевременной замены прокладки головки блока.

Прокладка ГБЦ – что это и для чего нужна

Прокладка головки блока цилиндров используется с целью уплотнения места, в котором ГБЦ соединяется с блоком цилиндров.

Не стоит путать прокладку крышки ГБЦ и прокладку самой головки блока цилиндров, хотя у данных элементов названия почти совпадают.

Прокладка ГБЦ уплотняет сразу три важнейших системы: масляную, охлаждения, а также газораспределительную. Именно по этой причине прокладка ГБЦ должна соответствовать достаточно высоким требованиям.

Не рекомендуем экономить средства во время ремонта ГБЦ либо всего блока цилиндров. Нужно понимать, что прокладка – это элемент, который необходимо обязательно менять во время каждого ремонта силового агрегата.

Разновидности прокладок ГБЦ:

  1. Безасбестовые. Они отличаются отличной восстанавливаемостью и минимальной усадкой материала.
  2. Асбестовые. Главными характеристиками таких прокладок являются термостойкость, упругость и эластичность. Главным образом применяются как ремкомплекты.
  3. Металлические. Их называют самыми эффективными и качественными. В случае использования таких прокладок поверхностное удельное давление в участке соединения равномерно распределяется по плоскости всей головки блока цилиндров и самого блока.

Замена прокладки двигателя – когда проводить

Необходимость выполнения замены прокладки двигателя может возникнуть в любое время, причем длительность её эксплуатационного срока определить невозможно. Есть определенные признаки, свидетельствующие о том, что прокладка пришла в негодность, однако двигатели автомобилей очень часто попросту непредсказуемы.

Признаки того, что пришло время менять прокладку ГБЦ:

  • появление течи охлаждающей жидкости либо масла в месте соединения блока цилиндров и ГБЦ;
  • если из выхлопной трубы постоянно идет белый дым, это свидетельствует о том, что в одном или нескольких цилиндрах оказалась жидкость из системы охлаждения;
  • на щупе для проверки масла заметна беловатая эмульсия, что может указывать на проникновение охлаждающей жидкости по причине проблемной прокладки;
  • на поверхности охлаждающей жидкости в радиаторе либо в расширительном бачке присутствуют масляные пятна – признак попадания масла в систему охлаждения двигателя из-за неисправной прокладки ГБЦ;
  • пузырьки в расширительном бачке либо радиаторе свидетельствуют о том, что в систему охлаждения попали выхлопные газы (причина – непригодная прокладка головки блока цилиндров).

Данные признаки не во всех случаях могут появляться исключительно по причине неисправности прокладки. Однако в большинстве случаев именно такие методы позволяют понять, что нужно проводить замену прокладки головки блока.

Технология замены прокладки головки блока цилиндров

Хотя процедура может отличаться, так как это зависит от особенностей устройства силового агрегата, вида крепежных болтов или самой прокладки, некоторые общие рекомендации все же есть. Речь идет о правилах, которые следует соблюдать в любом случае во время замены прокладки ГБЦ.

Подробная информация о том, что и куда крутить, содержится в инструкции к двигателю вашего автомобиля, однако мы рассмотрим некоторые нюансы данного процесса.

  • Разборку надо осуществлять с использованием маркера. После отключения различных элементов рекомендуем пометить их, что облегчит процесс сборки.
  • Во время выбора прокладки ГБЦ для дальнейшей замены нужно проверить, соответствуют ли её характеристики силе крутящего момента, обозначенной производителем мотора для правильной затяжки болтов крепления ГБЦ.
  • Прежде чем вы начнете раскручивать крепежные болты, нужно избавиться от маслянистого налета. В противном случае ключ может сорваться со шлица, а из-за этого можно или получить травму, или сорвать шлицы болта.
  • Раскручивать болты нужно с середины на 1 либо 0,5 оборота каждый. Таким способом вы сможете уменьшить напряжение.
  • После снятия головки блока цилиндров и установки новой прокладки, выполняем все действия в обратной последовательности. Установка головки блока осуществляется по специальным направляющим втулкам либо пазам, предназначенным для центровки.
  • Для затяжки болтов крепления ГБЦ надо использовать лишь динамометрический ключ. При этом следует соблюдать все рекомендации из инструкции по эксплуатации.

После проведения замены прокладки головки блока цилиндров необходимо убедиться в отсутствии вышеупомянутых признаков. Если их нет, это значит, что вы смогли успешно справиться с ремонтом.

Желаем успехов в использовании и ремонте вашего автомобиля!

avtopub.com

Замена прокладки головки блока цилиндров своими руками + Видео

Многие водители совершенно мало времени уделяют этой небольшой детали. Однако, она элементом, который выполняет много функций, связанных с нормальной работой двигателя. Постараемся разобраться, зачем нужна прокладка ГБЦ, как и когда производится ее замена.

Для чего нужна прокладка ГБЦ?

Прокладка головки блока цилиндров применяется для создания герметичного соединения блока цилиндров и ее головки. Проще говоря, она является уплотнителем и изолирует сразу три системы автомобиля. К ним относятся система газораспределения, смазки и охлаждения двигателя.

Поскольку данная деталь работает в достаточно тяжелых условиях, к ней должны предъявляться самые большие требования. Именно поэтому, не рекомендуется установка на двигатель прокладки, которая выполнена и некачественного материала, неприспособленного к высоким температурам и механическим нагрузкам.

Прокладки имеют разную форму, в зависимости от типа двигателя. В остальном их конструкция схожа и изолирует цилиндры двигателя, места соединений различных элементов систем, а также точки, в которых предусмотрено болтовое соединение ГБЦ и блока цилиндров. Тем не менее, материал изготовления может быть совершенно разным.

Виды прокладок ГБЦ:

1. Металлические. Являются самыми эффективными. За счет отличного удельного давления, которое распределяется по всей площади соприкосновения, достигается самое герметичное и качественное соединение.

2. Асбестовые. Такие прокладки обладают хорошей термостойкостью и упругостью. Данные параметры позволяют им обеспечить продолжительный срок службы и высокое качество соединений. Их главным отличием является хорошая восстанавливаемость и минимальная способность к усадке. Наравне с асбестовыми применяются как ремонтный комплект.

Когда необходима замена прокладки ГБЦ

Прокладки из различного материала имеют разный срок службы. Причем этот срок является непредсказуемым и значительно сокращается при перегреве двигателя. Тем не менее, есть ряд признаков, по которым можно определить, что уплотнитель пришел в негодность.

Как проверить прокладку головки блока цилиндров?

Признаки неисправной прокладки ГБЦ

1. Утечка тосола или масла в месте соединения блока цилиндров и головки.

2. Появления из выхлопной трубы дыма белого цвета. Такое явление связано с попаданием в цилиндры охлаждающей жидкости.

3. На щупе охлаждающей жидкости возможно появление пятен белого оттенка. В этом случае, охлаждающая жидкость оказалась в картере с маслом.

4. Следы или масляные пятна можно обнаружить и в расширительном бачке на поверхности тосола. Так как эти вещества имеют разную плотность, рассмотреть такие пятна не составит особого труда.

5. Появление пузырей в расширительном бачке с тосолом. Это косвенный признак, который может свидетельствовать об утечке охлаждающей жидкости снаружи, или попадании в нее выхлопного газа. Особенно это заметно, если попробовать тронуться на автомобиле под нагрузкой.

Все вышеперечисленное по отдельности необязательно указывают на неисправность прокладки ГБЦ. Обычно, об этом свидетельствует наличие, как минимум, двух признаков и становится серьезным поводом, чтобы проверить состояние прокладки.

Видео - Замена прокладки ГБЦ

Замена прокладки выполняется в случаях, когда обнаружены признаки ее неисправности или производится замена или ремонт головки блока цилиндров. Данный элемент является расходным материалом и не поддается никакому ремонту.

Подробная инструкция по замене прокладки должна содержаться в соответствующей литературе для вашей модели двигателя. Тем не менее, процесс разборки, в целом, одинаково производится для любого двигателя.

Порядок замены:

1. Для начала снимите ремень привода ГРМ. Для этого откручивается защитный кожух и ослабляется натяжной ролик. В некоторых старых автомобилях для привода используется металлическая цепь, которую необходимо снять с распределительного вала.

2. Отсоедините все части, которые имеют отношение к головке блока цилиндров. Ими могут быть: система впрыска, карбюратор, воздушный фильтр, коллектор, распределитель зажигания и многое другое. Обязательно слейте масло и охлаждающую жидкость, при необходимости их можно заменить. После этого откручиваются патрубки охлаждающей жидкости. Последовательность снятия крышки головки может меняться, в зависимости от способа приведения в движение газораспределительного механизма.

3. Открутите болты, предназначенные для крепления ГБЦ к блоку цилиндров. После этого, снимите головку и прокладку. Почистите места стыка обоих частей двигателя от остатков старой прокладки. При необходимости можно отшлифовать плоскости соприкосновения.

4. Установите новую прокладку и поставьте головку на место. Все дальнейшие операции производятся в обратной последовательности. После сборки, возможно, понадобится регулировка момента зажигания и газораспределительного механизма.

На этом замена прокладки завершена. Несмотря на простоту процесса, рекомендуется выполнять замену прокладки только в специализированных автосервисах, так как это ответственное дело, от которого зависит дальнейшее состояние двигателя. Тем не менее, замена данной детали своими руками лишь увеличит ваш навык автомеханика и станет ценным опытом в дальнейшем. Всего доброго и удачи на дорогах!

vipwash.ru

Замена прокладки головки блока цилиндров на ВАЗ-2114

Блок цилиндров автомобильного двигателя, в том числе мотора ВАЗ 2114, состоит из двух частей. В одной расположен поршневой механизм, а в другой, которая называется головкой, — газораспределительная система. Две эти части разделены специальной прокладкой из двух листов металла, соединённых заклёпками. Иногда в состав материала детали добавляют асбест.

Функции прокладки ГБЦ (головки блока цилиндров)

Прокладка головки блока цилиндров ВАЗ-2114 нужна для сохранения герметичности трёх автомобильных систем: газораспределения, охлаждения и смазки. По сути, это простой уплотнитель соединения головки блока и его основной части. При её поломке возможен выход из строя указанных выше узлов и агрегатов машины. Сама деталь представляет собой металлическую пластину с широкими круглыми вырезами под поршни. Находится она прямо под «головой» блока цилиндров.

Так отличаются новая и непригодная прокладки.

Так выглядит прогоревшая прокладка

А вот это — новая прокладка ГБЦ

Признаки и симптомы износа или прогара

Изношенность прокладки ГБЦ определяется наличием так называемого прогара или пробоя на поверхности детали. Но устанавливается она, к сожалению, не только по внешним признакам. Выше мы говорили, что прокладка отвечает за герметичность блока цилиндров. Так вот, то, что она могла прогореть, отражается на работе систем транспортного средства очень сильно и вызывает следующие проблемы:

  • Начинает бурлить жидкость в расширительном бачке или радиаторе, даже когда двигатель не прогрет. Это означает, что выхлопные газы попадают в рубашку охлаждения мотора из-за износа прокладки.
  • Из выхлопной трубы идёт густой белый дым. Ситуация, обратная предыдущей: в цилиндры попал антифриз. Этот дым значительно гуще обычного пара, который можно наблюдать за кормой автомобиля зимой.
  • На масляном щупе обнаруживается непонятная жёлтая или белая эмульсия. Ещё один симптом неисправности прокладки – она может быть пробита.

Видео: как распознать, что деталь прогорела

Замена на ВАЗ 2114 своими руками

Для того чтобы поменять прогорелую прокладку ГБЦ своими руками, следует провести ряд подготовительных работ. Также потребуется определённый комплект инструментов.

Что понадобится, чтобы поменять

  • Крестовидная отвёртка.
  • Шестигранный ключ на 10.
  • Ключ на 13.
  • Ключ динамометрический.
  • Пассатижи.

Последовательность действий на авто с 8 клапанами

  1. Отключение минусовой клеммы автомобильного аккумулятора.
  2. Установка поршня первого цилиндра в верхнюю мёртвую точку

    Поршень первого цилиндра устанавливается в верхнюю мёртвую точку

  3. Слив охлаждающей жидкости.

    Перед началом работ нужно слить жидкость из системы охлаждения

  4. Сброс давления в топливных магистралях путём отключения бензонасоса.

    Нужно отключить питание бензонасоса и стравить давление в топливной системе

  5. Отсоединение выхлопной трубы от впускного коллектора. Отключение датчика массового расхода воздуха.

    Отключается приёмная труба на впускном коллеторе

  6. Снятие воздушного фильтра с воздуховодом.

    Воздушный фильтр снимается вместе с воздуховодом

  7. Отсоединение шлангов дроссельного узла.

    Отсоединение шлангов дросселя

  8. Снятие шланга вакуумного усилителя тормозов.

    Отсоединение шланга вакуумного усилителя тормозной системы

  9. Отключение тяги привода дроссельной заслонки.

    Перед снятием прокладки ГБЦ снимается привод дроссельной заслонки

  10. Отсоединение проводов от задней крышки головки блока.

    От головки блока цилиндров нужно отсоединить «массовые» провода

  11. Снятие распорок креплений впускного коллектора.

    Снимаем крепления впускного коллектора

  12. Отсоединение проводов от датчиков расхода масла и положения дроссельной заслонки.

    Отсоединяем провода датчкиа положения дроссельной заслонки

  13. Демонтаж ресивера и дросселя.

    Демонтаж дросселя и ресивера

  14. Снятие топливной рампы с форсунками.

    Для снятия прокладки гововки блока демонтируется топливная рампа с форсунками

  15. Отключение высоковольтных проводов от свечей зажигания.

    Отключение высоковольтных проводов от свечей зажигания

  16. Снятие ремня системы газораспределения, натяжного ролика и шкива распредвала.

    Нужно снять несколько деталей газораспределительной системы

  17. Последовательное отключение шлангов с выпускного патрубка головки блока цилиндров.

    Используя крестовую отвертку, откручиваем винты, ослабляя хомуты и последовательно отсоединяя все шланги от выпускного патрубка головки блока цилиндров ВАЗ 2114: подводящий патрубок радиатора, термостат со шлангом, а также подводящие шланги дроссельного узла

  18. Выкручивание болтов крепления ГБЦ шестигранным ключом.

    Винты крепления головки блока откручиваются шестигранным ключом

  19. Снятие крышки головки блока вместе с прокладкой.

    Теперь можно снимать ГБЦ и прокдладку

Самостоятельная замена прокладки головки блока цилиндров требует точного соблюдения последовательности операций. При сборке поверхность новой прокладки и соприкасающаяся с ней часть мотора должны быть чистыми. Старые болты и шайбы крепления надо заменить новыми. После сборки блока цилиндров необходимо провести регулировку натяжения ремня газораспределительного механизма и зазора клапанов.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Оцените статью:

motorltd.ru

Замена прокладки ГБЦ своими руками

В современном мире хорошим и дорогим автомобилем уже никого не удивишь. Человек привыкает к хорошим условиям и считает свое авто необходимым транспортным средством. Современные автомобили представлены огромным разнообразием форм, размеров и дизайнов, однако их всех связывает одно – техническое оснащение. И весь этот сложный механизм может в любой момент «встать» из-за любой незначительной мелочи, например, при износе небольшой полоски из металла — прокладки ГБЦ. Выходит из строя она по разным причинам, например, если головка блока цилиндров перегревается, то со временем выхлопные газы могут перебить прокладку.

Что такое ГБЦ

Схема устройства

На двигатель автомобиля могут воздействовать самые разнообразные внешние агрессивные факторы как механического, так и химического действия. Чтобы этого не допустить, блок цилиндров закрывается специальной крышкой. Она чаще всего изготовлена из чугуна или алюминиевого специального сплава и имеет очень сложную форму. После процесса литья эта пластина подвергается специальному процессу, который искусственно состаривает ее для снятия напряжения с внешней стороны. ГБЦ имеет достаточно сложную техническую конструкцию и состоит из множества мелких деталей:

  • крышки, которая обеспечивает защитные функции от механического загрязнения, в крышке есть небольшое отверстие, через которое следует наливать масло;
  • прокладки, с помощью которой крышка крепится к блоку, уплотняя место крепления;
  • специальных камер, предназначенных для сгорания поступающего топлива;
  • разнообразных отверстий для свечей и форсунок.

Детали на замену

В различных ситуациях неправильной эксплуатации автомобиля или при несвоевременном техническом обслуживании в блоке цилиндров могут возникать поломки, требующие длительного и дорогостоящего ремонта. При самостоятельном обслуживании своего автомобиля особого внимания заслуживает процесс затяжки креплений, так как при недожатии или перезакручивании можно с легкостью испортить прокладку ГБЦ.

Предназначение прокладки головки блока цилиндров

Прокладки ГБЦ

Прокладка ГБЦ уплотняет место, где соединяются головка и сам блок цилиндров. Кроме этого, она позволяет укрепить каналы охлаждения двигателя, масляные каналы и полости в цилиндрах, отвечающие за газораспределительную функцию.

Замена прокладки ГБЦ обязательна при любых ремонтных работах на двигателе автомобиля, т.е. при снятии прокладки повторной установке она уже не подлежит, т.к. будет нарушена герметичность соединения.

Экономить и выбирать низкокачественную уплотняющую прокладку не рекомендуется.

Все прокладки ГБЦ подразделяются на следующие виды:

  1. Асбестовые чаще используются при ремонте двигателей. Обладают характерными свойствами: они термостойки, имеют большую упругость и эластичны.
  2. Безасбестовые прокладки имеют некоторые особенности в эксплуатации – они подвержены минимальным усадкам и материал может хорошо восстанавливаться.
  3. Металлические уплотнители – самая качественная категория. При установке такой прокладки давление равномерно распределяется по всему блоку.

Замена прокладки головки блока цилиндров

Убираем прокладку

Специалистами не выявлен определенный гарантийный срок, время, в течение которого гарантированна нормальная работа прокладки ГБЦ. Ее срок службы будет зависеть от ряда факторов, таких как марка автомобиля, способ вождения, регулярность технического обслуживания и так далее. Явными признаками, которые будут свидетельствовать о неисправности в двигателе и необходимости заменить прокладку являются: вытекание масла на месте стыков; попадание жидкой эмульсии, отвечающей за охлаждение двигателя, через неработающую прокладку; светлый цвет выхлопного дыма и так далее.

Специалисты выделяют ряд правил и рекомендаций, которыми необходимо руководствоваться при замене прокладки ГБЦ своими руками. Первоначально следует внимательно читать инструкции, в которых компания-производитель четко указала ремонтные характеристики к типу двигателя вашей марки автомобиля. Также специалисты рекомендуют просмотреть фотоотчет, где показаны и нарисованы все элементы монтажа и разборки головки цилиндра. Во-первых, начинать разбирать головку следует с фломастером, помечая все детали, которые вы разбираете. Это следует делать для того, чтобы было легче собирать блок обратно. Во-вторых, при покупке прокладки следует удостовериться в том, что она подойдет для той степени затяжки болтов и креплений, которые рекомендует компания-производитель. В-третьих, перед демонтажем рекомендуется очистить все детали от возможного масляного налета, так как на загрязненной маслянистой поверхности возникает большая вероятность отскока ключа или сворачивания болтов. В-четвертых, при раскручивании болтов сначала следует снять наружное напряжение. Поэтому раскручивание начинать с половины или одного оборота. После снятия головки можно заменить прокладку и приступать к процедуре обратной сборки.

Собирать детали следует только по специальным пазам и отверстиям. Затяжка всех болтов производится в соответствии с инструкцией от компании-производителя двигателя.

После того как вы поменяли прокладку ГБЦ на ВАЗ и установили на место головку блока цилиндров, обратите внимание на признаки течи. Если двигатель работает нормально, без утечек масла или охлаждающей жидкости, значит, замена прокладки своими руками прошла эффективно.

Видео

Ниже вы можете увидеть, как поменять прокладку ГБЦ на ВАЗ 2109:

Фото

Перед разборкой

Демонтируем защитный кожух

Снимаем ремень ГРМ

Сливаем антифриз

Откручиваем болты

Поврежденная прокладка

Демонтируем ГБЦ

Очищаем посадочное место

Установка новой прокладки

Монтаж ГБЦ

Кожух установлен на место

auto-wiki.ru

Смотрите также

  • Как менять колодки тормозные на ваз 2110
  • Как менять подвесной подшипник на ваз 2107
  • Как менять ступичный подшипник на ваз 2110 задний
  • Как менять подшипник ступицы на ваз 2110
  • Как менять подшипник
  • Как проверить редуктор заднего моста
  • Редуктор заднего моста уаз
  • Как снять редуктор заднего моста ваз 2107
  • Редуктор моста
  • Гудит редуктор заднего моста ваз 2107
  • Ремонт рулевой редуктор ваз 2107
Как сделать прокладку головки блока цилиндров6 Как сделать прокладку головки блока цилиндров6 Как сделать прокладку головки блока цилиндров6 Как сделать прокладку головки блока цилиндров6 Как сделать прокладку головки блока цилиндров6 Как сделать прокладку головки блока цилиндров6 Как сделать прокладку головки блока цилиндров6

Тоже читают:



Схема подключения arduino mega 2560 3d принтер

Вязание летнего кардигана схемы с описанием

Схема для двухконтурного котла настенного для дома отопления
